Kenali Jenis dan Cara Baca Tabel Ukuran Baut dan Kunci Mobil!

Ukuran Baut

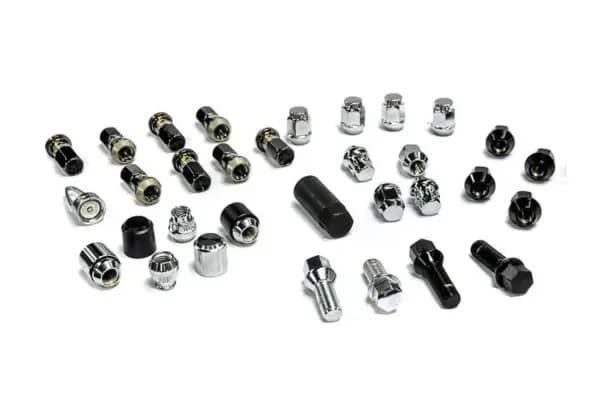

Sumber: istock.com

Salah satu hal yang wajib diketahui oleh para penggemar otomotif tentunya adalah ukuran baut. Sebab tak dipungkiri jika material ini memainkan peranan penting khususnya bagi kendaraan.

Tidak hanya menghubungkan namun kehadiran baut di mobil juga mampu membantu mengencangkan antar komponen sehingga lebih rekat dan memiliki daya tahan maksimal.

Tapi penting untuk diingat jika ukuran baut mobil itu berbeda-beda tergantung dari kegunaan dan material yang disambungkannya.

Oleh karena itu, jika kamu sedang memiliki rencana untuk melakukan perbaikan atau modifikasi, maka simak cara baca tabel ukuran baut dan kunci mobil supaya dapat meminimalisir kesalahan selama prosesnya berlangsung!

Cara Baca Tabel Ukuran Baut dan Kunci Mobil

Secara umum, baut memiliki bentuk yang variatif serta standar pengukuran yang biasanya dibaca dalam inchi dan milimeter.

Oleh karena itu dalam proses pemasangannya, dibutuhkan pemahaman terhadap spesifikasi dan bagian-bagian penting di dalam bautnya. Berikut adalah penjelasannya!

Komponen Penting dalam Baut Mobil

Sumber: wermac.org

Sebelum mengetahui masalah baut mobil, penting untuk mengenal dengan jelas tiap komponen di dalamnya supaya bisa mengenal tujuan penggunaannya dengan benar.

Beberapa komponen penting di dalam baut yang perlu kamu ketahui ini antara lain adalah:

1. Width Across Flats

Width Across Flats merupakan bagian atas (kepala) dari baut yang berbentuk lebar dan sejajar dengan adanya lubang pada bagian tengahnya.

2. Length

Sedangkan Length adalah panjang ukuran (ulir) baut secara keseluruhan. Umumnya, ukuran ini diukur mulai dari puncak ulir paling awal hingga bagian bawah dari baut.

3. Thread Pitch

Selanjutnya, Thread Pitch merupakan jarak antar tiap puncak ulir dalam sebuah baut. Ini berarti jumlahnya akan semakin banyak tergantung dari panjang baut yang digunakan.

Tabel Ukuran Baut dan Kunci Mobil Berdasarkan ISO 4032

Nominal Size	Thread Pitch	F		E	T
		Width Across Flats		Width Across Corners	Height of the Nut
		Max	Min	Min.	Max	Min
M1.6	0.35	3.2	3.02	3.41	1.3	1.05
M2	0.4	4	3.82	4.32	1.6	1.35
M2.5	0.45	5	4.82	5.45	2	1.75
M3	0.5	5.5	5.32	6.01	2.4	2.15
M3.5*	0.6	6	5.82	6.58	2.8	2.55
M4	0.7	7	6.78	7.66	3.2	2.9
M5	0.8	8	7.78	8.79	4.7	4.4
M6	1	10	9.78	11.05	5.2	4.9
M8	1.25	13	12.73	14.38	6.8	6.44
M10	1.5	16	15.73	17.77	8.4	8.04
M12	1.75	18	17.73	20.03	10.8	10.37
M14*	2	21	20.67	23.36	12.8	12.1
M16	2	24	23.67	26.75	14.8	14.1
M18*	2.5	27	26.16	29.56	15.8	15.1
M20	2.5	30	29.16	32.95	18	16.9
M22*	2.5	34	33	37.29	19.4	18.1
M24	3	36	35	39.55	21.5	20.2
M27*	3	41	40	45.2	23.8	22.5
M30	3.5	46	45	50.85	25.6	24.3
M33*	3.5	50	49	55.37	28.7	27.4
M36	4	55	53.8	60.79	31	29.4
M39*	4	60	58.8	66.44	33.4	31.8
M42	4.5	65	63.1	71.3	34	32.4
M45*	4.5	70	68.1	76.95	36	34.4
M48	5	75	73.1	82.6	38	36.4
M52*	5	80	78.1	88.25	42	40.4
M56	5.5	85	82.8	93.56	45	43.4
M60*	5.5	90	87.8	99.21	48	46.4
M64	6	95	92.8	104.86	51	49.1

* Tabel dibaca dalam ukuran mm

Dalam tabel cara baca tabel ukuran baut mobil, ada beberapa poin yang harus kamu perhatikan karena semuanya menunjukkan komponen yang berbeda.

1. Nominal Size

Pada kolom Nominal Size menunjukkan tipe baut beserta diameter ulirnya. Dimana angka yang mengikuti huruf M ini menunjukkan angka diameter ulir yang sebenarnya.

Jadi jika tipe baut tersebut adalah M16, maka itu merupakan tipe baut dengan diameter ulir (pitch) berukuran 16 mm.

Kamu bisa mengukur baut tersebut dengan menggunakan jangka sorong dengan meletakkan alat ukur tersebut pada bagian tengahnya.

2. Thread Pitch

Sedangkan untuk Thread Pitch merupakan jarak antar ulir dalam baut tersebut. Alat yang biasanya digunakan untuk mengukur komponen ini adalah thread pitch gauge.

Biasanya para pelaku otomotif perlu untuk mengukur jarak antar ulir ini untuk menentukan komponen yang sesuai sehingga bisa dipasang dengan kencang.

3. Width Across Flats

Width Across Flats

Sumber: istock.com

Selanjutnya, Width Across Flats adalah ukuran yang menunjukkan ukuran lebar yang yang diukur tegak lurus terhadap sumbu pengencang pada bidang segi enam (kepala pengencang) baut.

Kamu bisa menggunakan jangka sorong untuk melakukan pengukuran pada Width Across Flats atau lebar kepala baut sejajar agar tak salah dalam mengartikan kode.

4. Height of the Nut

Terakhir adalah Height of the Nut yang menunjukkan panjang baut yang akan disatukan atau dikencangkan dengan material lain dalam kendaraan.

Panjang baut ini dapat diukur dengan menggunakan jangka sorong maupun penggaris dari sisi kepala hingga ujung bawah.

Kesimpulan Cara Baca Tabel Ukuran Baut Mobil Sesuai Standar ISO Metric

Ukuran Baut Mobil

Sumber: istock.com

Jadi sesuai standar ISO Metric, baut mobil akan dibaca dalam satuan milimeter, dimana M disimbolkan untuk sudut puncak antar pitch yang berarti metrik.

Oleh karena itu, jika kamu menemukan baut dengan kode M10x1.5 2 LH L:8mm, ini berarti sudut puncak antar pitch atau diameternya adalah 10mm.

Sedangkan angka 1.5, menunjukkan jarak ulirnya sebesar 1.5 mm. Sedangkan angka 2 dan huruf LH setelahnya menunjukkan kelas material nomor 2 dengan arah ulir ke kiri.

Kemudian angka L:8 menunjukkan Height of the Nut atau panjang bautnya di 8 mm. Kombinasi setiap baut tentunya akan berbeda-beda tergantung dari jenisnya.

Akan tetapi, kamu hanya perlu membacanya sesuai dengan panduan tersebut supaya tak salah dalam menentukan fungsi serta kegunaannya.

Demikianlah cara mengenal ukuran baut dan kunci mobil yang lengkap dan benar. Harapannya, kamu tak lagi salah dalam menentukan kegunaanya dalam kebutuhan kendaraanmu di masa depan, khususnya saat melakukan servis atau modifikasi mandiri.
